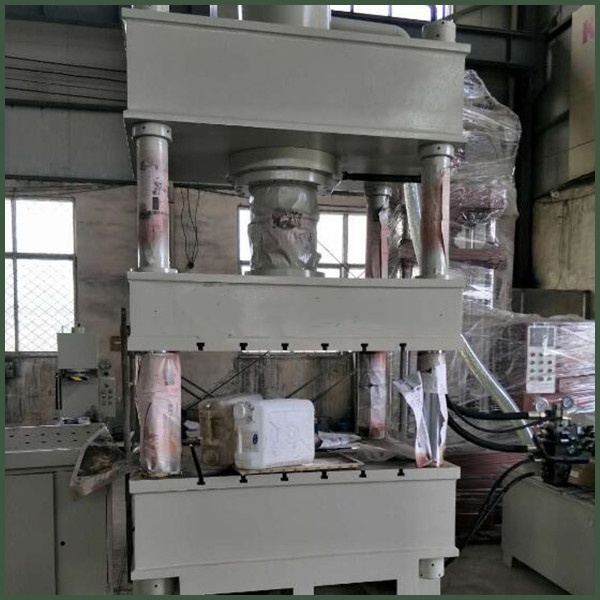

400噸三梁四柱液壓機

一、設備簡介

　　400噸三梁四柱液壓機采用三梁四柱式結構，壓力為400T，是一款應用范圍比較廣的壓力機械，可用于壓制、成型、校正、裁剪、沖壓等作業，實現產品的快速成型，根據生產要求，可調整為手動和全自動控制。我公司有現貨供應，可根據客戶具體要求，進行設備的定制與生產。

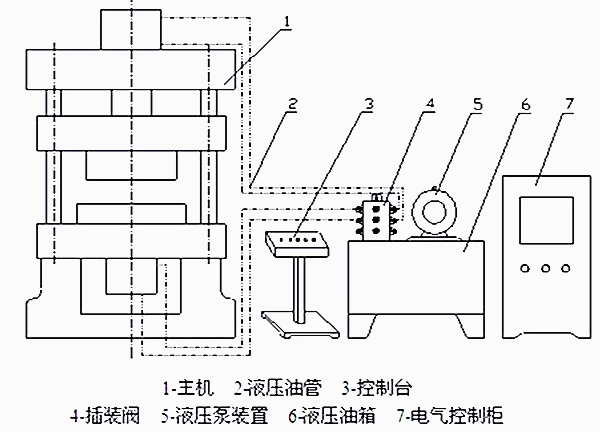

　　二、設備結構

　　400T三梁四柱液壓機主要由主機、油缸、液壓系統和電氣系統組成，具體結構介紹如下：

　　1、設備主機

　　1.1、包括上梁、滑塊、立柱等，上梁、滑塊、工作臺三大件均采用45號整體鑄鋼件，經計算機優化，設備強度高，抗變形能力強；

　　1.2、工件經過回火或振動實效降低內應力，保證了主機精度長期不變；

　　1.3、鑄鋼件經數顯鏜床、龍門銑等設備加工而成；

　　1.4、每個立柱上采用四螺母結構，上梁與工作臺均提高了預緊性能，保持精度穩定性，提高了四柱壓力機壽命；

　　1.5、在主機右側行程開關處安有標尺，便于確定各個發訊位置。

　　2、設備油缸

　　2.1、油缸結構為缸體、活塞桿、活塞頭、缸口導套、法蘭等；

　　2.2、作為重要件的主油缸缸體用整體鍛件，并且進行探傷實驗，保證每個缸體零缺陷；

　　2.3、缸體內部采用粗車、精車、滾壓等工藝，保證缸體內壁光潔度，為Ra0.2-0.4，比同行為提高二個等級，保證了密封效果，延長了密封壽命；

　　2.4、主缸缸口密封采用進口材料，特殊結構密封，密封效果遠遠好于目前市場上采用的YA圈和YX圈。

　　3、設備液壓系統

　　3.1、液壓系統采用二通插裝閥，結構緊湊，減少泄漏點，響應時間快；

　　3.2、液壓系統中的主泵采用恒功率高壓柱塞泵，浸油立式安裝，減少了噪音，吸油效果好，提高了泵的壽命；

　　3.3、主缸上面設有大容積的充液箱，保證快速充液，減少上壓時間，增大散熱面積，降低油溫。

　　4、設備電氣系統

　　4.1、箱體由專門的專業廠家制造，經噴涂完成，完全符合國家標準；

　　4.2、電氣元件(沒有特殊要求)均為國內優選件，質量可靠；

　　4.3、整體內部布線整齊，安裝合理，所有均有標識和號碼，清晰可辨，排列整齊，符合相關技術標準；

　　4.4、主控制箱與油箱一體，結構緊湊，并有可移動式控制臺，提高了操作安全性。

三、設備性能特點

　　1、三梁四柱液壓機經濟實用，液壓控制采用插裝閥集成系統，減少泄露點；

　　2、動作可靠，使用壽命長，可實現定壓和定程兩種成形工藝;并具備保壓延時功能，工作壓力行程可在規定的范圍內調節；

　　3、采用PLC可編程控制器，通過按鈕集中控制，可實現手動，半自動，自動三種操作方式；

　　4、采用先進的液壓控制系統，不僅壓力穩定，而且可根據實際情況進行調整；

　　5、400噸四柱液壓機裝配精度高，保證成型、壓制的精度，提高成型產品的品質；

　　6、設備結構比較緊湊，在滿足生產要求的條件下，盡量減小設備的外形尺寸，占地面積小，方便運輸；

　　7、一臺設備通過安裝不同模具，發揮不同的功能和用途，用于多個行業。

四、設備技術參數

　　以上是400噸三梁四柱液壓機的詳細技術參數，僅供參考，具體參數以出廠實樣為準，如有變動不另行通知!可根據用戶需求訂做。例如：滑塊速度根據用戶使用工藝及要求選定，如客戶無特殊要求，我公司按我方常規配置。(如臺面大小、行程長短、開口高低、快速、慢速、以及上下料等數控自動化液壓機)量身定制適合自己生產加工的專用噸位的四柱液壓機。

五、設備安裝調試

　　1、四柱液壓機的零件生產完畢后，在我廠由專業安裝調試人員進行裝配，廠內驗收，完全符合標準后進行拆解、噴漆；

　　2、運輸?shù)劫F廠我方還將派出1名技術人員免費進行指導安裝、調試，并對操作人員進行技術培訓；

　　3、在后期的使用過程中，我們會定期對設備進行檢修，對于客戶無法解決的故障，我們也會快速給與解決。
