砂輪成型液壓機

型號：Y32-200T

成型壓力：200噸

功率：7.5KW

重量：5T

參考價格：5-8萬元

適用范圍：用于加工生產磨料制品、金剛砂成型砂輪、陶瓷砂輪片制品。

一、產品簡介

　　砂輪成型液壓機可直接將散砂直接壓制成型片狀砂輪制品，采用插裝閥集成系統，利用高壓液壓油實現靜壓成型。通過更換模具和壓力的方式，可生產多種不同形狀和尺寸的砂輪坯體，砂輪片成型機用于磨料、粉末、金剛砂、砂輪片、磨片等原料。

砂輪成型液壓機

　二、產品結構

　　砂輪壓制成型液壓機采用三梁四柱結構，整體由主機、液壓系統和控制系統，以下是設備重要組成部分：

　　1、液壓動力部分

　　成型液壓機有獨立的液壓動力機構，由泵、電機、閥集成塊、油箱、冷卻裝置等組成，動力機構中包括油液過濾、液位顯示等多種裝置;液壓系統采用二通插裝閥，具有體積小、結構緊湊、流阻小、流量大、動作靈敏、工作可靠、密封性能好、維修方便、使用壽命長等特點;主油缸下腔有二級支撐系統，確保在某一元件突然失靈的情況下滑塊不會下落。

　　采用抗震壓力表，不易損壞，電接點壓力表時刻顯示主缸上腔壓力，達到設定壓力停止工作，有效起到保護作用;插裝閥自身帶有壓力調整系統，壓力超過設定值溢流回油，使系統始終保持在設定壓力內，到達超壓保護作用。

　　2、電氣控制部分：采用PLC可編程控制器，可根據工作環境，調整為手動和全自動兩種;

　　可根據生產需要實現手動、全自動操作方式，滑塊行程由無觸點接近開關控制裝置調整，主缸由遠程調壓閥進行調壓;手動操作是人工控制按鈕完成相應的動作，每按一次按鈕完成相應動作，用于設備調整及更換模具時;全自動為程序主動控制設備運行，不需要人工操作。

　　電氣控制系統采用控制柜按鈕來實現整個工藝的控制，可實現定程、定壓兩種工藝方式;采用三相四線制，電壓為380V,50HZ; 控制電路為交流220V，電磁閥控制電源選用交流12V;其主電路配有斷路器，起到過流、短路保護;熱過載保護器，起到電機過載保護。

　　3、成型油缸：缸筒、活塞桿采用優質鋼材，經鍍硬鉻加工而成，選用優質耐磨油封，實現連續無故障運行;

　　4、成型模具：模具是通過T型槽固定在工作臺面和滑塊上，生產不同規格的砂輪片，就需要更換不同模具;

　　5、布料系統：采用定量稱重下料系統，保證成品的密度和重量，還能避免原材料掉落對成型機的影響;

　　6、液壓管路：與液壓系統連接的是高壓橡膠油管，與成型液壓機連接的高壓金屬油管，中間通過管接頭連接，需用O型圈防止漏油。

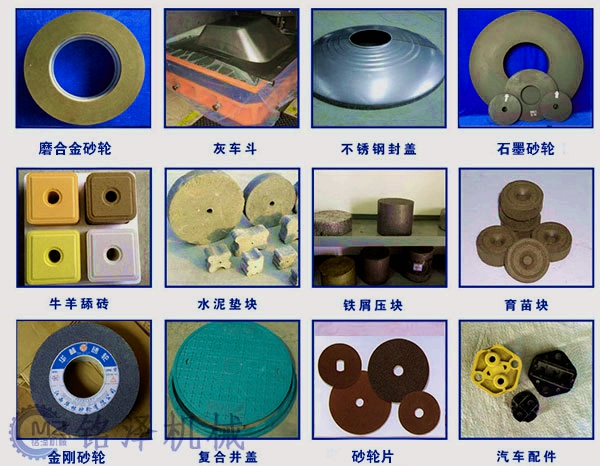

砂輪制品成型樣品

三、產品特點

　　1、砂輪片成型液壓機單位面積壓力高，坯體成型密度高，提高了成品的質量和使用時間；

　　2、設備自動化程度高，不僅可實現自動布料和出塊，還可根據生產工藝進行保壓和排氣；

　　3、控制系統采用人機界面設計，通過屏幕就可以對技術參數進行調整，還可觀察到設備運行的過程及細節；鎖定后其他人員不得隨意調整；

　　4、成型液壓機采用?？蚋?dòng)，實現雙向加壓，保證砂輪片成品的上、下兩面的密度和硬度一致；

　　5、液壓泵站為高壓葉片供油系統，具有節能、穩定、低噪等特點；

　　6、采用水冷卻系統，避免因油溫過高造成液壓系統失靈，并配有油溫過高警報系統；

　　7、采用數顯溫控儀，可顯示液壓系統的油溫，具有直觀、精度高、調節方便、節能等優點；

　　8、采用快速提升油缸，布料、壓制速度快，提高生產效率；

　　9、砂輪磨片液壓機配備模內抽芯控制系統，預置模內頂出控制系統，實現快速下行、分段與壓制、分段放氣、保壓、慢速脫模、快速回程、快速頂出、快速退回等控制。

　　四、產品參數

項目		單位	Y32-100T	Y32-200T	Y32-315T	Y32-500T	Y32-630T	Y32-800T
系統壓力		KN	1000	2000	3150	5000	6300	8000
回程力		KN	260	400	630	1000	1200	1200
頂出力		KN	260	400	630	1000	1600	2000
系統壓強		Mpa	31.5	31.5	31.5	31.5	31.5	31.5
滑塊行程		mm	500	500	800	800	800	900
開口高度		mm	700	800	1200	1200	1200	1400
滑塊速度	快下	mm/s	50	100	100	100	100	100
	工作	mm/s	5-10	5-12	5-12	5-12	5-12	5-12
	回程	mm/s	40	80	80	80	80	80
	頂出	mm/s	80	80	80	80	60	70
	退回	mm/s	100	100	100	100	100	100
工作臺面	左右	mm	720	1000	1200	1400	1600	1500
	前后	mm	580	1000	1120	1400	1600	1500
	高度	mm	2900	3000	4250	4500	5000	5500
裝機功率		KW	5.5	7.5	18.5	37	37	37
